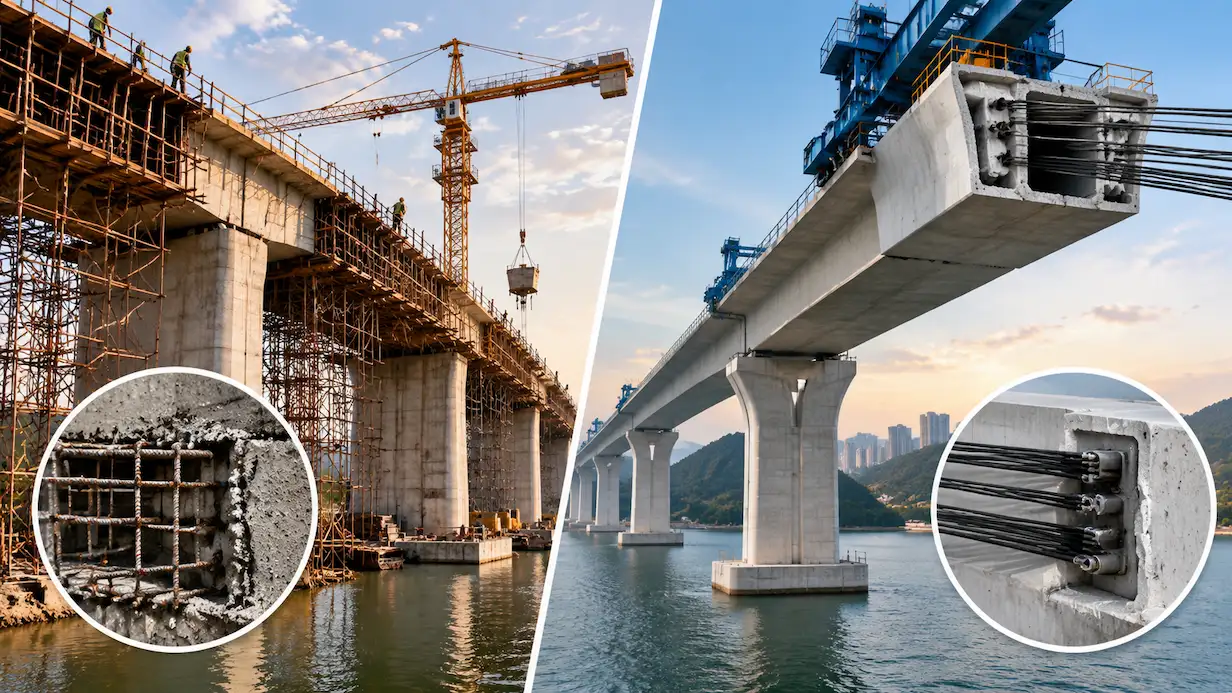

بتن پیش تنیده یا سنتی؟ مقایسه فنی در ساخت پل‌های بزرگ

دهانه های بزرگ پل ها همواره مهندسان سازه را با چالش وزن مرده مواجه می کنند در دهانه های بالای ۴۰ متر، استفاده از مقاطع معمولی بتن آرمه به دلیل سنگینی بیش از حد عملا غیرممکن است. اینجاست که کابل های کششی وارد عمل می شوند.

سیستم های پیش تنیده با اعمال یک فشار دائمی و کنترل شده به مقطع سازه، تنش های کششی مخرب ناشی از بارهای ترافیکی و محیطی را خنثی می کنند.

این مقاله فنی که به همت پایگاه خبری غرب پرس تدوین شده، به بررسی ابعاد مهندسی و مالی این دو رویکرد می پردازد.

چرا بتن مسلح سنتی در دهانه های بلند مغلوب می شود؟

بتن مسلح سنتی به دلیل ضعف ذاتی بتن در برابر کشش و نیاز به افزایش تصاعدی ضخامت مقطع، کارایی خود را در دهانه های بالای ۳۵ متر از دست می دهد زیرا وزن خود سازه به مانع اصلی طراحی تبدیل می شود.

هرچه دهانه پل بزرگ تر شود، لنگر خمشی ناشی از وزن خود تیر به صورت نمایی افزایش می یابد برای تحمل این لنگر، عمق تیر بتنی باید بیشتر شود. افزایش عمق نیز به معنای سنگین تر شدن کل سازه است.

این چرخه معیوب در نهایت کل پروژه را غیرمستحکم و غیرتوجیهی می کند در یک پل سنتی با دهانه ۵۰ متری، گاهی بیش از ۸۰ درصد ظرفیت باربری مقطع صرفا برای تحمل وزن خود پل مصرف می شود. این یعنی اتلاف شدید مصالح و انرژی.

پل سازان سال ها با این محدودیت فیزیکی بزرگ دست وپنجه نرم کردند. فرمول های کلاسیک محاسباتی و تحلیل های سنتی سازه دیگر توانایی حل این گره کور مهندسی را در طراحی دهانه های عریض نداشتند. همچنین، در بتن مسلح معمولی، ترک خوردگی در ناحیه کششی یک پدیده کاملا عادی است.

این ترک های ریز، راه را برای نفوذ رطوبت، اکسیژن و یون های مخرب کلراید به درون بتن باز می کنند در نهایت، میلگردهای فولادی دچار خوردگی شدید می شوند و عمر مفید پل کاهش می یابد. تکیه بر این روش سنتی در مناطق مرطوب یا ساحلی، هزینه های نگهداری سرسام آوری را به بودجه های عمومی تحمیل می کند.

جادوی کابل های فولادی: بتن پیش تنیده چگونه کار می کند؟

بتن پیش تنیده با قرار دادن کابل های فولادی پرمقاومت (استرند) تحت کشش شدید پیش از اعمال بارهای خارجی، یک فشار محوری دائمی ایجاد می کند که ترک خوردگی بتن را تحت لنگرهای خمشی به تاخیر می اندازد یا حذف می کند.

یک سناریوی ساده را تجسم کنید. چند کتاب قطور را به صورت افقی کنار هم بچینید و تلاش کنید آن ها را تنها با فشردن دو طرف این صف، از روی زمین بلند کنید. تا زمانی که فشار دست شما برقرار باشد، کتاب ها سقوط نخواهند کرد. این دقیقا همان مکانیسم پیش تنیدگی است.

کابل های فولادی با مقاومت تسلیم بالا (حدود ۱۸۶۰ مگاپاسکال) درون غلاف هایی مخصوص در مقطع بتنی قرار می گیرند.

پس از ریختن بتن و رسیدن آن به مقاومت کافی، این کابل ها توسط جک های هیدرولیکی عظیم کشیده و در دو انتها مهار می شوند.

نیروی کشش کابل ها به نیروی فشاری مستمر در بتن تبدیل می شود. این فشار داخلی، تنش های کششی ناشی از بار خودروها را خنثی می کند در نهایت، می توان از مقاطعی ظریف تر و سبک تر برای عرشه پل استفاده کرد. این یعنی صرفه جویی در مصرف سیمان و سنگدانه.

کاهش بار مرده نیز ابعاد پایه ها و شالوده ها را به طور ملموسی کوچک تر می کند با این روش، دهانه هایی با طول ۱۰۰ تا ۱۵۰ متر به راحتی و بدون نیاز به پایه های میانی متعدد اجرا می شوند.

چالش های اجرایی و نکات پنهان کارگاهی

در کارگاه های ساخت، عملیات تزریق دوغاب (Grouting) درون غلاف کابل ها حساس ترین مرحله است. اگر این کار با دقت انجام نشود، حباب های هوا یا آب درون غلاف باقی می مانند. نفوذ آب یعنی خوردگی کابل های تحت تنش بالا. گسیختگی ناگهانی یک کابل تحت کشش ۱۴۰۰ مگاپاسکال فاجعه بار خواهد بود. این رخداد می تواند کل عرشه پل را در چند ثانیه تخریب کند.

به همین دلیل، کیفیت دوغاب سیمان باید به طور روزانه بررسی شود.

نسبت آب به سیمان در این دوغاب ها معمولا نباید از ۰.۳۵ فراتر رود. همچنین استفاده از افزودنی های روان کننده بدون کلراید برای جلوگیری از خوردگی الزامی است. این جزئیات فنی کوچک، تفاوت میان یک سازه با عمر مفید ۱۰۰ سال و یک سازه معیوب با عمر ۱۰ سال را رقم می زنند. مسئله بعدی افت پیش تنیدگی است. بتن در طول زمان دچار خزیدگی و جمع شدگی می شود.

فولاد نیز پدیده وادادگی (Relaxation) را تجربه می کند.

طراحان باید این افت ها را که معمولا بین ۱۵ تا ۲۵ درصد کل نیروی اولیه است، در محاسبات خود لحاظ کنند.

مسئله اجرای دهانه های منحنی نیز مطرح است در روش سنتی، قالب بندی قوس های تند دشوار و پرهزینه است در مقابل، با تغییر مسیر غلاف کابل های پیش تنیدگی به شکل سهموی، می توان نیروهای بالابرنده ایجاد کرد که هندسه های پیچیده پل را به راحتی پشتیبانی می کنند. این انعطاف پذیری در طراحی معماری پل های مدرن شهری یک ابزار قدرتمند است.

سوالات متداول درباره تکنولوژی پیش تنیدگی در پل ها

بله، هزینه واحد متریال کابل ها و تجهیزات جک گذاری بالاتر است اما به دلیل کاهش ۳۰ درصدی حجم بتن ریزی و کوچک تر شدن پایه ها، هزینه نهایی کل پروژه در دهانه های بالای ۲۵ متر ارزان تر تمام می شود.

• آیا هزینه اولیه ساخت پل های پیش تنیده بیشتر از روش سنتی است؟

به دلیل عدم وجود ترک های ساختاری و نفوذ کمتر آب به درون بتن تحت فشار، عمر مفید این پل ها معمولا بالای ۱۰۰ سال تخمین زده می شود، در حالی که پل های سنتی پس از ۳۰ تا ۴۰ سال نیاز به بازسازی اساسی دارند.

• عمر مفید پل های پیش تنیده چقدر بیشتر از پل های سنتی است؟

روش پس کشیده (Post-tensioning) به دلیل امکان بتن ریزی در محل و سپس کشش کابل ها، انعطاف پذیری بالایی دارد و روش غالب در ساخت پل های بزرگ است. روش پیش کشیده بیشتر برای تیرهای پیش ساخته در کارخانه مناسب است.

• کدام روش پیش تنیدگی برای پل سازی مناسب تر است؟

توسعه زیرساخت ها بدون بهینه سازی مصرف مصالح غیرممکن است. سیستم های پیش تنیده توازن مناسبی میان مقاومت مکانیکی و توجیه اقتصادی برقرار کرده اند. کاهش بار مرده، امکان عبور از موانع طبیعی بزرگتر را بدون نیاز به پایه های میانی متعدد فراهم کرده است.

اگر به دنبال تحلیل های عمیق تر و اخبار تخصصی در حوزه مهندسی عمران و تکنولوژی های نوین هستید، پایگاه خبری غرب پرس تحلیل های جامعی را در این زمینه ارائه می دهد.

بهره گیری از این دانش فنی به ما کمک می کند تا سازه هایی پایدارتر، ایمن تر و با دوام طولانی تر برای نسل های آینده بسازیم.
